Vocabulaire associé
Les éléments géométriques
Définition : Élément tolérancé
Élément réel (ou non idéal), auquel on impose la spécification géométrique
Définition : Élément de référence
Élément réel repéré par une lettre sur le dessin de définition, et auquel on associe la référence spécifiée.
Définition : Référence spécifiée
Élément idéal (de type : point, droite, plan) associé à l'élément de référence, et indiqué dans la spécification, par la lettre repère de l'élément de référence.
Définition : Zone de tolérance
Portion d'espace de géométrie idéale (parfaite) devant contenir l'élément tolérancé.
Les différents types de spécifications par zone

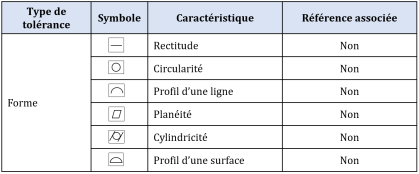

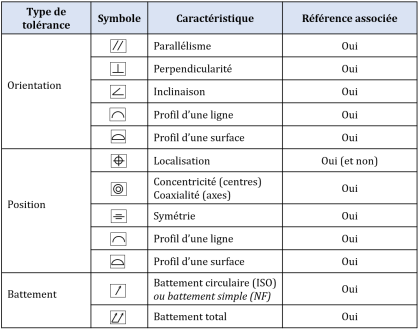

Il existe quatre types de spécifications géométriques : forme - orientation - position - battement.
