Modèles

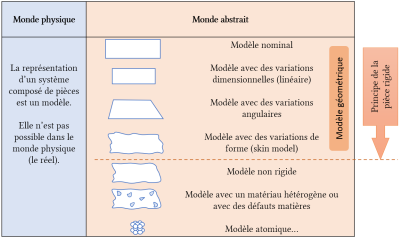

Pour un même objet physique, il existe de nombreux modèles :
Modèle nominal et skin model
Les dessins de définitions représentent les formes idéales des pièces (cylindres, plans, etc, parfaits). On parle de modèle nominal. Il faut cependant bien distinguer ce modèle nominal de la géométrie réelle des pièces obtenues après fabrication, avec leurs défauts que l'on peut représenter sous la forme d'un modèle réel ou skin model.
Les types d'éléments
Conformément au principe de l'élément, une pièce doit être considérée comme étant composée d'un certain nombre d'éléments limités par des frontières naturelles, par défaut des arêtes.
On peut dès lors distinguer :
des éléments idéaux, définis à partir du modèle nominal (parfait) : plan, cylindre, ligne rectiligne ou circulaire, etc.
des éléments non idéaux, définis à partir du skin model (imparfait) : surface réputée plane (ou nominalement plane), surface réputée cylindrique, ligne réputée rectiligne ou circulaire, etc.
Pour davantage de précision dans la désignation des éléments constitutifs d'un pièce, on distinguera également les éléments intégraux et les éléments dérivés.
Élément intégral
Définition : Élément intégral
Un élément intégral est une surface ou ligne d'une surface intrinsèquement définie.
Élément intégral nominal : élément intégral théorique exact, défini par un dessin technique ou d'autres moyens.
Élément intégral extrait : représentation approchée de l'élément réel (intégral), obtenue par l'extraction d'un nombre fini de points de l'élément réel (intégral), cette extraction étant réalisée en appliquant des conventions spécifiées.
Élément intégral associé : élément intégral de forme parfaite associé à l'élément intégral extrait suivant des conventions spécifiées.
Élément dérivé
Définition : Élément dérivé
Un élément dérivé correspond au centre, à une ligne médiane ou à une surface médiane d'un ou plusieurs éléments intégraux.
Élément dérivé nominal : centre, axe ou plan médian provenant d'un ou plusieurs éléments intégraux nominaux.
Élément dérivé extrait : centre, ligne médiane ou surface médiane dérivés provenant d'un ou de plusieurs éléments intégraux extraits.

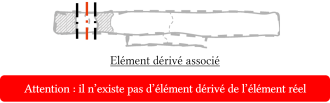

Élément dérivé associé : centre, axe ou plan médian dérivés provenant d'un ou de plusieurs éléments intégraux associés.
Élément de situation
Définition :
Un élément de situation est un élément de type point, droite, plan ou hélice qui permet de définir la position et/ou l'orientation d'un élément.
